Plastová okna
- minimální nároky na údržbu
- dokonalá tepelná izolace
- vysoká hluková izolace 32-43 dB
- odolnost proti mechanickému poškození
- široká škála barevných provedení
- dlouhá životnost
Plastová okna a balkonové dveře OTHERM PRAHA se vyrábějí v devíti profilových řadách, v různých provedeních, včetně obloukových, trojúhelníkových a šikmých oken. Izolační vlastnosti oken umožňují jejich použití také v nízkoenergetických domech.
Okna OTHERM PRAHA jsou zhotovena z prvotřídních německých profilů SALAMANDER s garantovanou briliantovou bělostí. Profily plastových oken se vyznačují robustní stavbou, a tedy i stabilitou rámu. Díky těmto vlastnostem okna zachovávají přesný tvar po dobu mnoha desítek let.
Plastová okna mají díky přesnému dovírání výborné tepelné vlastnosti.

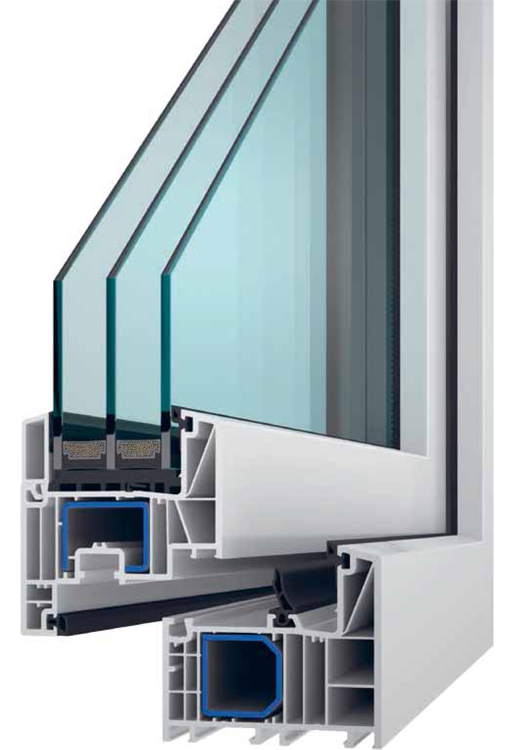

Řez plastovým oknem
- [1] Izolační dvojsklo či trojsklo s inertním plynem (argon)
- [2] Zasklívací lišta
je vyráběna s těsněním koextrudovaným ze speciálního měkčeného plastu a je opatřena zámkem, který se „zaklapne“ do příslušné drážky v okenním křídle. - [3] Plastový distanční rámeček
zajišťuje „teplý“ okraj skla. Dodáváme standardně. - [4] Plastové profily okenních systémů se stavební hloubkou 73-82 mm
Klasické tvary s lehce zaoblenými hranami. Dokonalé linie a plochy bez drážek zaručují snadnou údržbu. Profily odpovídají nejvyšším standardům. - [5] Trojité či dvojité těsnění na křídle a v rámu
z kvalitního materiálu. Optimální přítlačné sevření zajišťuje výbornou těsnost i při hnaném dešti. Systém s dorazovým těsněním v rámu i na křídle nabízí velmi dobré vlastnosti a snadnou údržbu díky jednoduchým tvarům. - [6] Drážka pro celoobvodové kování
stříbrné barvy s integrovanou pojistkou proti nesprávné manipulaci a s řízenou mikroventilací. Speciální hříbkovité čepy bezpečnostního kování garantují zvýšenou odolnost proti vloupání. - [7] Speciálně tvarovaná ocelová pozinkovaná výztuha
v rámu (uzavřená) i v křídle zajišťuje vynikající vlastnosti oken a jejich tvarovou stálost.
Možnosti zasklení
Izolační dvojskla
Při rostoucích cenách energií jsou dnes izolační dvojskla téměř nutností každého bydlení.
Veškeré výplně vyráběné OTHERM PRAHA jsou zasklené izolačním dvojsklem tloušťky 24 mm (float 4 mm – mezera 16 mm naplněna argonem – float 4 mm). Vzdálenost jednotlivých skel je ohraničena dutým distančním rámečkem plněným vysoušecím prostředkem.
Pro zlepšení tepelně-izolačních vlastností bývá prostor mezi dvojskly plněn plynem nízké tepelné vodivosti – standardně argonem nebo kryptonem. Izolační dvojskla plastových oken OTHERM PRAHA zaručují skvělé izolační i protihlukové vlastnosti.
Díky teplému distančnímu rámečku zůstávají skla oken OTHERM PRAHA stále čistá a bez rosení i v zimním období. Distanční rámeček je aktuálně standardně dodáván u všech izolačních skel oken OTHERM PRAHA.
Meziskelní příčky
Izolační skla je možno opticky rozdělit dekorativními dělícími mřížkami, umisťovanými do dutiny skla, nabízenými v různých šířkách, kombinacích i barevných odstínech. Díky meziskelním příčkám můžeme okno rozdělit na menší segmenty a dodat mu tak na designové jedinečnosti.
Z nabídky OTHERM PRAHA můžete přesně na míru zvolit libovolnou kombinaci parametrů skel.
Meziokenní vložky
Technické vlastnosti pro meziokenní izolační vložky (MIV)
- dílce meziokenních vložek OTHERM PRAHA jsou rámové konstrukce s tepelně izolačními výplněmi
- rámy meziokenních vložek OTHERM PRAHA jsou vyrobeny z plného termoplastického materiálu
- vnější opláštění meziokenních vložek OTHERM PRAHA jsou tvořena hliníkovými plechy v podobě krabic s povrchovou pohledovou úpravou práškovou vypalovací barvou
- meziokenní vložky OTHERM PRAHA jsou nabízeny ve 40 základních odstínech stupnice RAL nebo s nástřikem fasádní hmoty
- vnitřní izolace panelů jsou neprodyšně uzavřeny nalepenou parozábranou, případně hliníkovým plechem
- interiérové strany sendvičových konstrukcí jsou tvořeny protipožárním sádrokartonem GKF, případně nehořlavou deskou na bázi vermikulitu
Dílec sendvičové konstrukce vyplňující obvodové stěny je certifikován státní zkušebnou a chráněn „Úřadem průmyslového vlastnictví“ jako užitný vzor a zápisem ochranné známky.
Je vyráběn ve standardních rozměrech panelu o šíři 300 – 1200 mm x 1560 mm a tloušťce 76 – 85 mm (pro následné zateplení) nebo o tloušťce 187 mm v rámci platných norem, včetně protipožárních předpisů.
Montáž izolační vložky
Stavební panel ALKUPRIMUS je v parapetním otvoru kotven pomocí páskové kotvy v horní a spodní rovině tzv. turbošrouby. Vlastní spojení sestav s okenními prvky je pak provedeno sešroubováním vruty.
Během řešení technických potíží s výměnami okenních prvků v sestavách panelových obytných domů se vyskytly problémy u tzv. lehkých meziokenních izolačních vložek (MIV).
Příčinou jsou stávající MIV s dřevěnou rámovou konstrukcí opatřenou na vnější straně skleněnou tabulí ti. 6 mm, vnitřní tepelnou izolací na úrovni ti. 20 – 26mm polystyrénové desky. Vnitřní část MIV je tuhá dřevovláknitá nebo dřevotřísková deska. Po zkušenostech s demontáží těchto MIV lze konstatovat, že se téměř vždy jedná o značné zchátrání (zejména ve spodní části rámu) a tak je nutná totální výměna poškozené MIV.
Z těchto důvodů jsme nalezli náhradu MIV v podobě nové konstrukce stavebního panelu ALKUPRIMUS sendvičového typu, který splňuje veškeré současné požadavky platných norem po stránce izolační, protihlukové, protipožární i hygienické, a to při zachování totožné tloušťky panelu.
NABÍDKA PROFILŮ
EFEKT
| Design | – |
|---|---|
| Systém | 5-ti komorový systém |
| Profil | Profil třídy A dle ČSN EN 12608 |
| Stavební hloubka | 73 mm |
| Těsnění | 2 dorazová těsnění s vysokou odolností proti zatékání |
| Povrch | – |
| Rám | 1,5 mm ocelová výztuha v rámu a křídle pro vysokou stabilitu |
| Zasklení | IzolačnÍ dvojsklo nebo trojsklo s plastovým rámečkem plněno argonem |
| Tepelná izolace | Uw = 1,2 W/m2K |
| Zabezpečení | Díky 2 bezpečnostním uzávěrům v základní sadě získáte větší bezpečnost pro váš domov |
| Vhodné pro | Panelové domy, činžovní a rodinné domy, administrativní a půmyslové budovy |
OMEGA
| Design | Jednoduchý design s klasickými konturami |
|---|---|
| Systém | 5-ti komorový systém |
| Profil | Profil třídy A dle ČSN EN 12608 |
| Stavební hloubka | 76 mm |
| Těsnění | 2 dorazová těsnění zajišťují vysokou odolnost proti zatékání |
| Povrch | – |
| Rám | 2mm ocelová pozinkovaná výztuha v rámu a na křídle podporuje vysokou stabilitu |
| Zasklení | Izolační dvojsklo (Ug = 1,1 W/m2K) nebo trojsklo (Ug = 0,6 W/m2K) s plastovým rámečkem plněno argonem |
| Tepelná izolace | Uw = 1,1 W/m2K |
| Zabezpečení | – |
| Vhodné pro | Hromadné výměny a instalace oken v panelových a bytových domech, školách, administrativních a průmyslových budovách |
SIGMA EVO
| Design | Úsporný profilový systém s moderním vzhledem zdůrazněný oblým křídlem |
|---|---|
| Systém | 6-ti komorový systém |
| Profil | – |
| Stavební hloubka | 82 mm |
| Těsnění | Systém středového těsnění (3 těsnící roviny) podporuje vyšší akustickou izolaci a vyšší těsnost spolehlivě zajišťuje ochranu proti průniku průvanu a vlhkosti |
| Povrch | – |
| Rám | 2 mm ocelová pozinkovaná výztuha v rámu (uzavřená) i křídle pro dosažení vysoké stability a neomezené životnosti |
| Zasklení | Lze zasklít dvojsklem a trojsklem až tl. 49 mm |
| Tepelná izolace | Uw = 0,71 W/m2K |
| Zabezpečení | Vyšší počet bezpečnostních uzávěrů garantuje zvýšenou odolnost vůbči vloupání |
| Vhodné pro | Pro nízkoenergetické a pasivní domy a rodinné domy |
PERFEKT EVO
| Design | Klasické tvary s jasnými konturami hran profilu |
|---|---|
| Systém | 6-ti komorový systém |
| Profil | Třída A |
| Stavební hloubka | 82 mm |
| Těsnění | Systém středového těsnění (3 těsnící roviny) přispívá k vyšší akustické izolaci a vyšší těsnosti Spolehlivě zajišťuje ochranu proti průniku průvanu a vlhkosti |
| Povrch | – |
| Rám | 2 mm ocelová pozinkovaná výztuha v rámu i křídle pro dosažení vysoké stability a neomezené životnosti |
| Zasklení | Lze zasklít dvojsklem i trojsklem až do tl. 49 mm |
| Tepelná izolace | Uw = 0,71 W/m2K |
| Zabezpečení | Vyšší počet bezpečnostních uzávěrů garantuje zvýšenou odolnosti vůči vloupání |
| Vhodné pro | Nízkoenergetické a pasivní stavby a rodinné domy |
GAMA EVO
| Design | Atraktivní design s oblým křídlem i rámem pro doladění vzhledu interiéru |
|---|---|
| Systém | 6-ti komorový systém |
| Profil | Třída A |
| Stavební hloubka | 82 mm |
| Těsnění | Systém středového těsnění (3 těsnící roviny) zajišťuje vyšší akustickou izolaci a vyšší těsnost, spolehlivě chrání proti průniku průvanu a vlhkosti |
| Povrch | – |
| Rám | 2 mm ocelová pozinkovaná výztuha v rámu (uzavřená) i křídle pro dosažení vysoké stability a neomezené životnosti |
| Zasklení | Lze zasklít dvojsklem a trojsklem až tl. 49 mm |
| Tepelná izolace | Uw = 0,71 W/m2K |
| Zabezpečení | Vyšší počet bezpečnostních uzávěrů garantuje zvýšenou odolnost vůbči vloupání |
| Vhodné pro | Rekontrukce, nízkoenergetické a pasivní domy a rodinné domy |
PASIV EVO
| Design | Elegantní profil klasických tvarů s jasnými konturami hran profilu |
|---|---|
| Systém | 6-ti komorový systém |
| Profil | Vysoce kvalitní německý profil třídy A |
| Stavební hloubka | 82 mm |
| Těsnění | Systém středového těsnění se 3 těsnícími rovinami chrání před průnikem chladu, průvanu a vlhkosti |
| Povrch | – |
| Rám | Výjimečné tepelně izolační vlastnosti díky použití speciálních izolačních vložek v rámu i křídle z lehčího síťovaného polyethylenu s tepelným zrcadlem a díky speciálním zesíleným termickým výstuhám s přerušeným tepelným mostem |
| Zasklení | Lze zasklít dvojsklem i trojsklem až do tl. 49 mm |
| Tepelná izolace | Uw = 0,70 W/m2K |
| Zabezpečení | Pro větší bezpečnost a komfortní ovládání je standardní osazen kvalitním plně seřiditelným celoobvodovým kováním se 2 bezpečnostními uzávěry |
| Vhodné pro | Nízkoenergetické a pasivní stavby a rodinné domy |
ALFA
| Design | Klasické tvary s jasnými konturami hran profilu |
|---|---|
| Systém | 5-ti komorový systém |
| Profil | – |
| Stavební hloubka | 73 mm |
| Těsnění | Dorazové těsnění, 2 těsnící roviny |
| Povrch | Kvalitní povrch odolný proti poškození |
| Rám | 1,5 mm ocelová pozinkovaná výztuha v rámu i křídle pro dosažení vysoké stability a neomezené životnosti |
| Zasklení | IzolačnÍ trojsklo |
| Tepelná izolace | Uw = 0,6 W/m2K |
| Zabezpečení | – |
| Vhodné pro | Panelové, bytové i rodinné domy |
ALFA EVO
| Design | Moderní design pro každou stavbu |
|---|---|
| Systém | 6-ti komorový systém |
| Profil | – |
| Stavební hloubka | 82 mm |
| Těsnění | Systém středového těsnění, 3 těsnící roviny, barva černá |
| Povrch | Absolutně hladký a výjimečně odolný povrch pro snadnou údržbu a maximální odolnost proti povětrnostním vlivům |
| Rám | Profil s ocelovou uzavřenou výztuhou 2 mm zajišťuje výjimečnou stabilitu a spolehlivou funkčnost |
| Zasklení | Izolační dvojsklo nebo trojsklo |
| Tepelná izolace | Uw = 0,71 W/m2K |
| Zabezpečení | – |
| Vhodné pro | Ideální pro nízkoenergetické a pasivní stavby všech typů |
CORE
| Design | Klasické tvary s jasnými konturami hran profilu |
|---|---|
| Systém | 5-ti komorový systém |
| Profil | – |
| Stavební hloubka | 73 mm |
| Těsnění | Dorazové těsnění, 2 těsnící roviny |
| Povrch | Absolutně hladký a výjimečně odolný povrch pro snadnou údržbu a maximální odolnost proti povětrnostním vlivům |
| Rám | 1,5 mm ocelová pozinkovaná výztuha v rámu i křídle pro dosažení vysoké stability a neomezené životnosti |
| Zasklení | IzolačnÍ trojsklo |
| Tepelná izolace | Uw = 0,92 W/m2K |
| Zabezpečení | – |
| Vhodné pro | Univerzální pro všechny typy staveb |
CORE EVO
| Design | klasické tvary s jasnými konturami hran profilu |
|---|---|
| Systém | 6-ti komorový systém |
| Profil | – |
| Stavební hloubka | 82 mm |
| Těsnění | Systém středového těsnění, 3 těsnící roviny, barva černá |
| Povrch | – |
| Rám | Profil s ocelovou uzavřenou výztuhou 2 mm zajišťuje výjimečnou stabilitu a spolehlivou funkčnost |
| Zasklení | Izolační dvojsklo nebo trojsklo |
| Tepelná izolace | Uw = 0,71 W/m2K |
| Zabezpečení | – |
| Vhodné pro | Vhodný pro nízkoenergetické a pasivní stavby |
| EFEKT | OMEGA | SIGMA EVO | PERFEKT EVO | GAMA EVO | PASIV EVO | ALFA | ALFA EVO | CORE | CORE EVO | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Design | plošně odsazené |  |
|
|
|
|
|
|
|
|
|
| Rozměry [mm] | stavební hloubka | 73 | 76 | 82 | 82 | 82 | 82 | 73 | 82 | 73 | 82 |
| pohledová šířka (rám/křídlo)* | 118 | 120 | 123 | 123 | 123 | 123 | 118 | 123 | 118 | 123 | |
| pohledová šířka stulp* | 168 | 166 | 180 | 180 | 180 | 180 | 168 | 180 | 168 | 180 | |
| pohledová šířka sloupek* | 190 | 186 | 196 | 196 | 196 | 196 | 190 | 196 | 190 | 196 | |
| Počet komor | 5 | 5 | 6 | 6 | 6 | 6 | 5 | 6 | 5 | 6 | |
| Systém těsnění | dorazové | dorazové | středové | středové | středové | středové | dorazové | středové | dorazové | středové | |
| Počet těsnění | 2 | 2 | 3 | 3 | 3 | 3 | 2 | 3 | 2 | 3 | |
| Barva těsnění | černá | |
|
|
|
|
|
|
|
|
|
| Bezpečnostní body | 2 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | – | – | |
| Součinitel prostupu tepla Uw při zasklení Ug=1,1 | 1,2 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,3 | 1,1 | 1,3 | 1,1 | |
| Součinitel prostupu tepla Uw při zasklení Ug=0,6 | 0,7 | 0,79 | 0,78 | 0,78 | 0,78 | 0,77 | 0,92 | 0,71 | 0,92 | 0,78 | |
| Součinitel prostupu tepla Uw při zasklení Ug=0,5 |  |
|
0,71 | 0,71 | 0,71 | 0,70 | |
0,71 | |
0,71 | |
| Typy otvírek | fix | |
|
|
|
|
|
|
|
|
|
| otvíravé a otvíravěsklopné | |
|
|
|
|
|
|
|
|
|
|
| sklopné | |
|
|
|
|
|
|
|
|
|
|
| balkonové dveře | |
|
|
|
|
|
|
|
|
|
|
| balk. dveře s nízkým prahem | |
|
|
|
|
|
|
|
|
|
|
| balk. dveře ven otvíravé | |
|
|
|
|
|
|
|
|
|
|
| odstavně posuvné balk. dveře | |
|
|
|
|
|
|
|
|
|
|
| vchodové dveře | |
|
|
|
|
|
|
|
|
|
|
| Stavební tvary | standard – pravoúhlá | |
|
|
|
|
|
|
|
|
|
| šikmá | |
|
|
|
|
|
|
|
|
|
|
| oblouková | |
|
|
|
|
|
|
|
|
|
|
Produktový list ke stažení >>> |
EFEKT | OMEGA | SIGMA EVO | PERFEKT EVO | GAMA EVO | PASIV EVO | ALFA | ALFA EVO | CORE | CORE EVO | |
* pohledové šířky při základních profilech
